долго мыкался, тыкался… наконец то нашёл ту антенну, которая нужна!!!
итак. нам нужен текстолит, оцинковка для начала.
берём файлик и идём с ним в любую фирму по наружней рекламе и просим сделать «порезку» на виниловой плёнке.

Наклеиваем монтажную плёнку (покупается там же где и плёнка)Наклеиваем осторожно по всей площади.

осторожно отделяем от подложки

теперь наносим на стеклотекстолит односторонний. потихоньку начиная с любого края.

снимаем плёнку как на фото, чем ближе к поверхности тем лучше.

у кота отобрал лоток и налил раствор хлорного железа.(продаётся в радиомагазине любом) разводим так, чтоб на цвет был как крепкий чай. можно заменить медным купоросом 1 ложка соли 3 ложки купороса на литр воды. Купорос продаётся в садовых магазинах

загружаем
протравили

снимаем плёнку

сняли и сразу растворителем помыли от клея

далее делаем отражатель для этого

загибаем бортики для жёскости
врезаем разъём SMA или любой высокочастотный 50 Ом



делаем подкладочки пластиковые с таким расчётом чтобы от оцинковки до верхнего слоя текстолита было 6 мм это важно. и припаиваем к разъёму

усиливаем термоклеем.

Дальше всё просто либо через кабель сразу к роутеру. я лично роутер прикрутил к стенке задней антенны… покрыл лаком для волос медные части антенны от внешних осадков. Питание осуществил POE у многих роутеров есть такая поддержка. вот как за окном висит

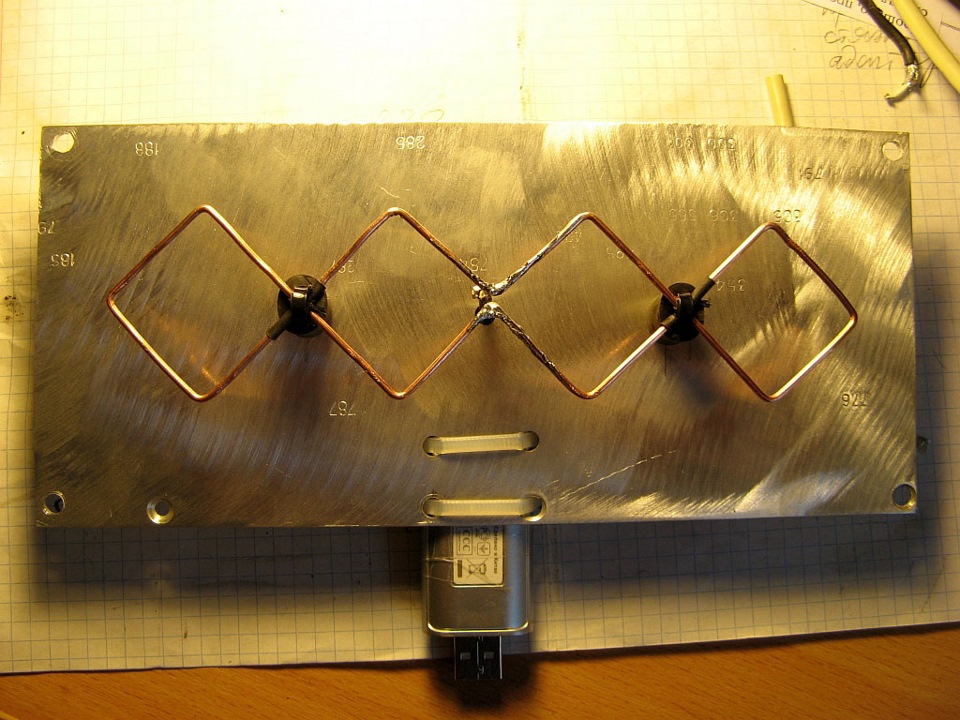

итог: Линк пробил примерно 300 метров со скорость 3 мегабита приёма и 5 мегабит отдачи на маленькую антенну вот такую

передавал туда! Где стоянка машин и видно одноэтажное здание
">
кому надо файлик обращаемся в личку
